泵的轴封

2024-01-02 08:15

泵内流体和泵外大气间存在着压差,流体沿着轴和壳体间的间隙向外泄漏,为此需设密封装置,称其为轴封。泵内压力大于大气压时,轴封防止液体向外泄漏,泵内压力小于大气压时,轴封防止空气向泵内泄漏。在泵中最常用的为填料密封、机械密封、动力密封和迷宫密封等。

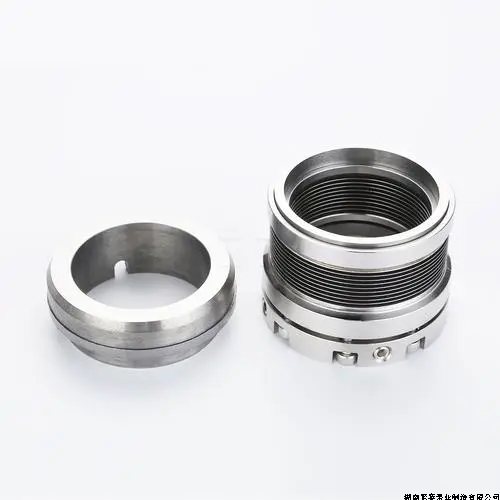

1、机械密封

机械密封是靠一对相对运动的环的端面(一个固定、另一个与轴一起旋转)互相贴合形成的微小轴向间隙起密封作用,这种装置称为机械密封。机械密封通常由动环、静环、压紧元件和密封元件组成。其中动环和静环的端面组成一对摩擦副,动环靠密封室中液体的压力和压紧元件的压力使动环端面压紧在静环端面上,并在两环端面上产生适当的比压和保持一层极薄的液体膜而达到密封的目的。机械密封相对于填料密封,泄漏、寿命、轴的磨损和适用范围都要更优秀,在价格和安装便利性上稍逊一筹。


2、填料密封

填料密封是把软填料塞入填料函内,用压盖压紧、靠抽或轴套外表面与填料内表面的柱面来密封。填料密封有无填料环式填料密封、内填料环式填料密封、中填料环式填料密封、双填料环式填料密封和带缓冲装置的填料密封等。填料是以各种纤维、金属等基础材科和润滑剂、粘结剂等辅助材料组合而成,根据不同的介质、温度、压力进行选择。


3、动力密封

动力密封有副叶轮密封和螺旋密封等。副叶轮密封是离心动力密封,是借离心力作用,将液体介质沿径向甩出,阻止液体进入泄漏缝隙,从而到达密封的目的。

螺旋动力密封的工作原理相当于一个螺杆容量泵,在简单的环形间隙的密封表面上开出单头或多头螺纹构成。螺纹可以开在固定套上,也可开在旋转轴上或在固定套和轴上同时开螺纹。密封组件间的空隙充有封液,轴旋转时产生泵送作用,它可以平衡被密封的压降、从而阻止泄漏,封液在运转时从高压端向低压端延伸、压力逐渐降低。螺旋密封的主要优点是密封件之间不发生摩擦旋触,寿命极长;适应苛刻条件下的密封;如高温、腐蚀性流体,含磨粒流体或润滑性差的流体。
